Opis

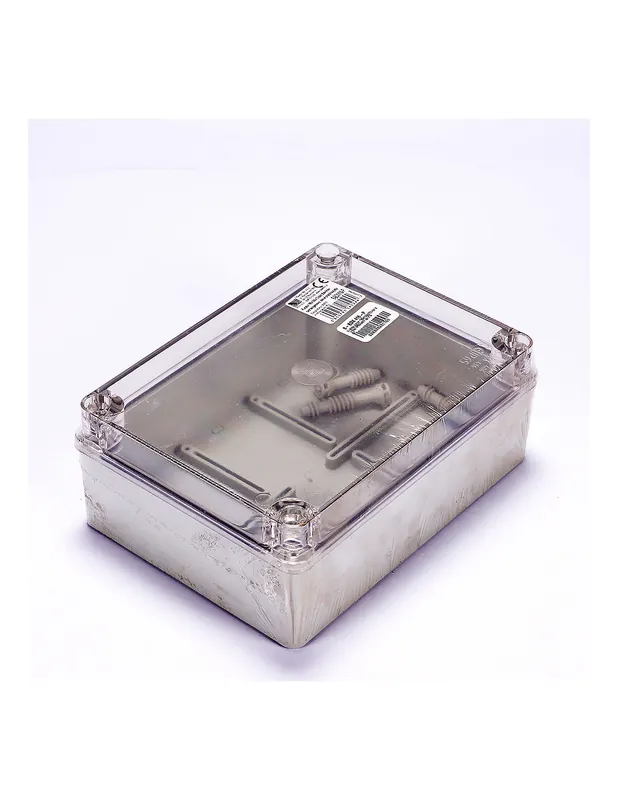

PAWBOL S-BOX 416-Phermetyczna puszka instalacyjna z przezroczystym deklem
Zastosowanie
-
Rozgałęzianie i łączenie przewodów.
-
Małe obwody sterownicze oraz moduły automatyki.
-
Montaż drobnych aparatów (np. listwy zaciskowe, przekaźniki, niewielkie moduły).
Cechy i korzyści
-
IP65pyło- i strugoszczelna obudowa przy zastosowaniu odpowiednich dławików/przepustów i prawidłowym dokręceniu pokrywy.
-
Przezroczysta pokrywa (PC)szybka kontrola aparatury bez otwierania puszki.
-
Bezhalogenowy korpus (ABS/PC)bezpieczny dla instalacji w obiektach użyteczności publicznej.
-
Odporność mechaniczna IK07IK08 (typowo dla serii)podwyższona wytrzymałość na udary.
-
Szeroki zakres temperatur pracy ok. 25+60/80 °C (w zależności od wersji).
-
Kolor szary zbliżony do RAL 7035estetyka dopasowana do standardów instalacyjnych.
Konstrukcja i montaż
-
Korpus z bezhalogenowego tworzywa ABS/PC; pokrywa transparentna z poliwęglanu.
-
Uszczelka obwodowa w pokrywie; śruby stalowe.
-
Wewnątrz słupki montażowe pod wkrętydo mocowania listew zaciskowych, adapterów do szyny DIN 35 itp.
-
Na zewnątrz otwory pod śrubyłatwy montaż do ściany, sufitu lub konstrukcji nośnej.
Wprowadzanie przewodów
-
W zestawie brak dławikówprzepusty wykonuje się wg potrzeb.
-
Możliwość wykonania otworów pod dławnice metryczne (M) lub zastosowania membran/przepustów elastycznych.
-
Dla zachowania IP65 należy dobrać odpowiednie dławnice i uszczelki oraz zapewnić właściwe odciążenie przewodów.
Dane techniczne (skrót)
-
Seria: S-BOX 4xx
-
Model: 416-P
-
Stopień ochrony: IP65 (przy prawidłowym uszczelnieniu przepustów)
-
Odporność mechaniczna: IK07IK08 (typowo dla serii)
-
Materiał korpusu: ABS/PC, bezhalogenowy
-
Materiał pokrywy: PC, przezroczysta
-
Zakres temperatur pracy: ok. 25+60/80 °C (zależnie od wersji)
-
Kolor korpusu: szary, zbliżony do RAL 7035
-
Uszczelnienie: uszczelka obwodowa w pokrywie
